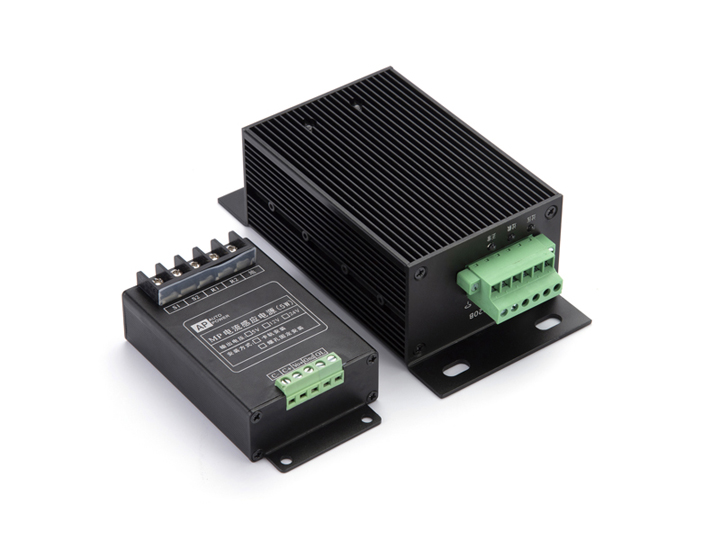

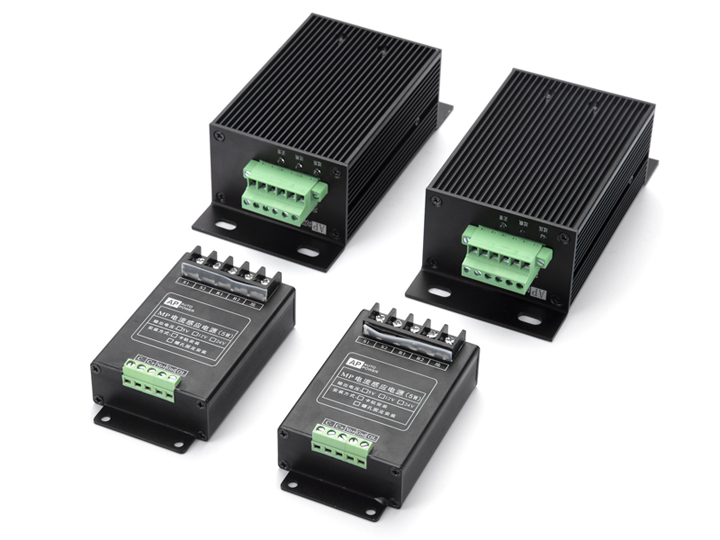

AP2420B-38說明書

1  型號說明

         AP2420B：其中 AP系列電流感應電源，24V電壓規格輸出，B表示含24V鉛酸蓄電池充放電管理功能。AP2420B是我公司針對電力系統環網開關柜中等功率應用開發的一款帶鉛酸蓄電池充放電管理的高穩定性電流感應電源，其負載輸出電壓規格為24V，額定輸出功率為20W，充電電壓最大為27.5V，充電限流值為0.8A，充電最大功率為20W，支持取電的最大導線外徑為38mm。該系列電流感應電源采用電勢湖技術和高頻隔離DC/DC變換技術，輔以電源狀態監視以及鉛酸蓄電池充放電管理，配套專用取能互感器，體積小巧，電能轉化效率高，滿足了電網大電流沖擊和負載跳變等多種惡劣情況下的安全供電要求。

2 性能指標

注：當環境溫度超過+55oC時，產品應降額使用。由于開啟式互感器表面吻合度差異和安裝條件不同，喚醒電流和取電功率可能出現一定的差異。

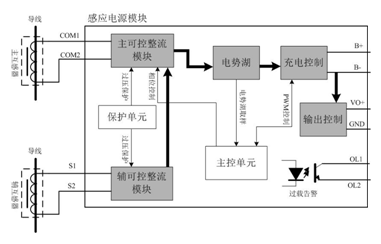

3 原理圖

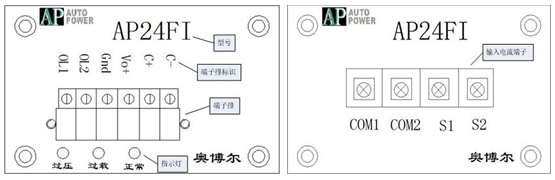

4 輸入輸出說明

指示燈說明：

   過壓（紅色）：電勢湖電壓可能失控，應聯系修理或更換；

   過載（黃色）：感應電源模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限；

   正常（綠色）：感應電源模塊輸出電壓正常。

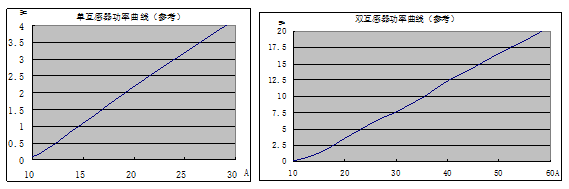

5 功流曲線

6 外形及安裝尺寸

7 使用注意事項

1、 確認所應用環境的導線最大外直徑不大于38mm，附件已配備硅橡膠安裝內襯件，安裝時將內襯件在安裝位置抱緊貼裝在電纜位置（上薄下厚），然后將開啟式互感器安裝在內襯件上部，讓取能互感器自身的重量壓緊固定在內襯件和電纜上；

2、 取能互感器和感應電源模塊應安裝在具有可靠安全絕緣水平的導線外部（如帶安全絕緣外套的單芯電力電纜）；

3、 取能互感器應盡可能避免帶電二次開路，如無法避免，應避免直接接觸二次輸出端子，以免危及設備及人員的安全；

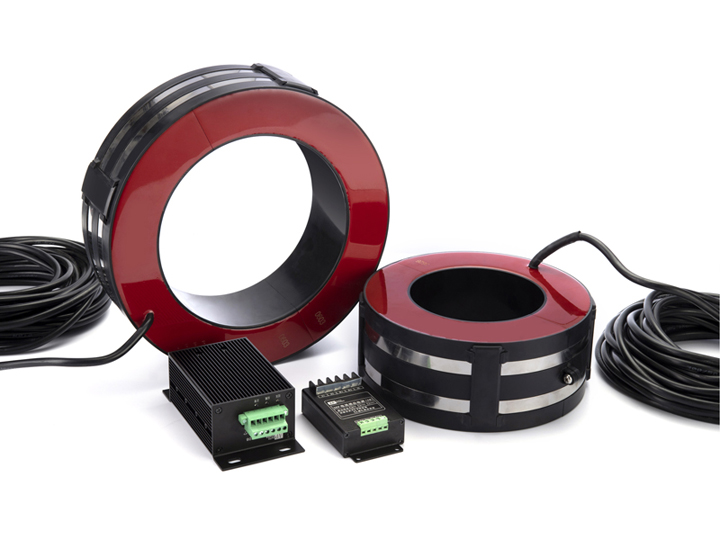

8 CT取電電流感應電源組成

1.CT取電電流感應電源至少需要由兩部分組成:取能互感器和感應電源模塊。
2.在高壓、超高壓及特高壓輸電領域，導線可能流經巨大的短時故障電流,這時電流感應電源需加裝專門配套的限流器。
3.取能互感器的作用是通過電流的隔離變換實現部分電能從導線到感應電源模塊的轉移。其設計需要綜合考慮喚醒電流、最小工作電流、輸出功率、安裝結構尺寸、短時耐受電流等多種因素，不同的應用往往需要專門的設計。
4.感應電源模塊的作用是將來自取能互感器的電流進行控制,使之轉換成目標應用所需的可控穩定輸出。它是電流感應電源的核心，其控制原理、制造工藝、器件選型直接關系到產品的可用性。取電功率低、穩定性差、易于損壞都是非專業感應電源模塊常見的現象。
5.限流器的作用是在導線承受短時大故障電流時,控制感應電源模塊的輸入電流在安全許可的范圍內，特別是在超高壓及特高壓電網應用時，短路故障電流可能達40kA以上并持續數秒，如不安裝專用配套限流器，常規電流感應電源很容易被損壞。
